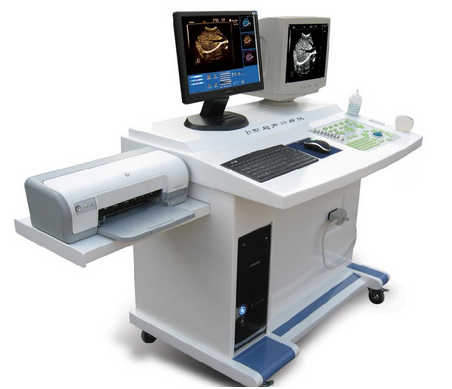

医疗器械B超设备样机克隆实例

龙芯科技长期从事高端电子设备核心技术攻关，在医疗器械领域中，B超、彩超、X光机、CT机、核磁共振等高端医疗设备已经取得多项技术突破。其中，B超设备的仿制克隆与ODM、OEM代工代料，是龙芯科技反向工程部的又一样机克隆成功案例。其主要技术参数如下：

B超技术参数
一、设备用途说明  腹部、妇科、产科、浅表组织与小器官、颅脑、术中、介入性超声
二、主要规格及系统概述：
　　1、高档黑白便携式超声波诊断仪包括：
　　　　1.1 高分辨率LCD显示器
　　　　1.2 全数字化二维灰阶成像单元
　　　　1.3 全数字化波束形成器
　　　　1.4组织二次谐波成像（应用于凸阵、高频线阵探头）
　　　　1.5 二维图像优化技术
　　　　1.6 可配置可变角度解剖M型（超声仪器主机内置）
　　　　1.7多角度扩展探头技术
　　2、测量和分析：(B 型、M 型)
　　　　2.1 一般测量（包括腹部、泌尿和小器官等软件包）
　　　　2.2 妇科、产科测量（包括胎儿生长曲线和多胎计算等软件包）
　　　　2.3 血管测量与分析
　　3、图像存储与(电影)回放重现单元
　　4、输出信号：复合视频
　　5、图像管理与记录装置：
　　　　5.1 超声图像存档与病案管理系统，一体化病案管理单元包括病人资料、报 告、
　　　　　图像等的存储、检索和修改等
　　　　5.2静态图像以PC 通用格式直接存储，无需特殊软件即能在普通PC 机上 直接观看图像
　　　　5.3 USB 接口
三、系统概述
　　1、系统通用功能：
　　　　1.1 监视器：＞10″LCD显示器
　　　　1.2 全激活电子探头接口：2 个 3.2 探头规格
　　　　2.1 频率：超宽频变频探头,工作频率明确显示,二维显示频率可选择≥4 种
　　　　2.2 腹部用凸阵探头,最高频率≥6MHZ,最低频率≤2.5MHZ（请附图）
　　　　2.3 可配置高频线阵探头中心频率≥13MHz
　　　　2.4 探头配置：电子凸阵（腹部）探头1 个
　　　　2.5 穿刺导向：探头可配穿刺导向装置，具有穿刺测量功能
　　3、 二维灰阶显像主要参数：
　　　　3.1变频探头工作频率范围：
　　　　　　电子凸阵：超声频率2.5 - 6.0MHz
　　　　　　电子线阵：超声频率5.0 - 13MHz
　　　　　　电子微凸（含腔内）：超声频率3.0 - 9MHz
　　　　3.2 灰阶≥256
　　　　3.3 扫描速率：电子凸阵探头，全视野，18 cm 深，帧频≥15帧/秒，可显示 帧频
　　　　3.4 发射声束聚焦：发射≥4 段
　　　　3.5 体位标记≥50个
　　　　3.6 数字声束形成器：数字式全程动态聚焦，数字式可变孔径及动态变迹， A/D≥12 bit（需提供原厂date sheet 证明)
　　　　3.7 回放重现：灰阶图像电影回放≥1000 帧，回放时间≥30秒
　　　　3.8 增益调节： B/M 可独立调节，TGC 分段≥6
　　4、 超声功率输出调节：B/M 输出功率可调,可调级数≥50级
　　龙芯科技仿制开发的B超设备已经在各大医疗机构成功投入使用。不仅可为广大医疗机构提供系列中高端产品的PCB抄板，PCB克隆，PCB设计，芯片解密，ODM、OEM代工代料等服务，而且还提供设备维保、维修、升级以及各类型产品全套技术资料。
